X系列三級擺線針輪減速機安裝尺寸圖
shenxingbang.cn 格魯夫機械 2015-06-18 09:07:21
點擊:

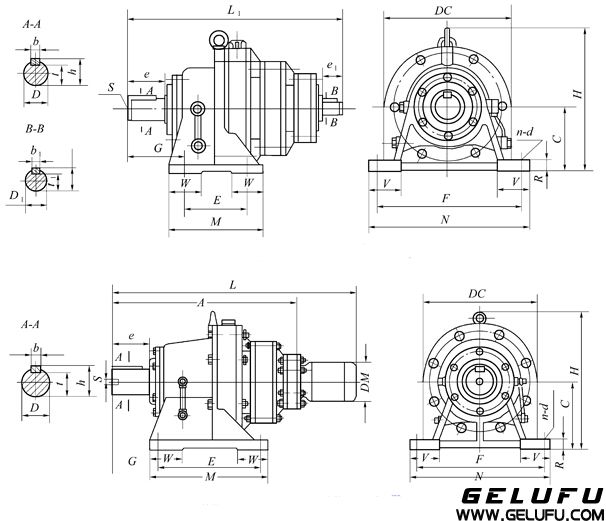

XWS420、 XWSD420、XWS742、XWSD742、XWS842、XWSD842、XWS853、XWSD853、XWS953、XWSD953、 XWS1063、XWSD1063、XWS1174、XWSD1174、XWS1285、XWSD1285、行星擺線針輪減速機外形及安裝尺寸

系列
|
|
|
|
H
|
M
|
N
|
DC
|
A
|
LI
|
C
|
G
|
R
|
E
|
F
|
V
|
n-d
|
X天減
|
420
|
275
|
195
|
330
|
230
|
353
|
392
|
150
|
169
|
22
|
145
|
290
|
65
|
4-16
|
742
|
460
|
380
|
470
|
360
|
578
|
633
|
220
|
145
|
30
|
320
|
420
|
85
|
4-22
|
842
|
529
|
440
|
530
|
430
|
638
|
693
|
250
|
155
|
35
|
380
|
480
|
120
|
4-22
|
853
|
529
|
440
|
530
|
430
|
672
|
745
|
250
|
155
|
35
|
380
|
480
|
120
|
4-22
|
953
|
614
|
560
|
620
|
500
|
772
|
845
|
290
|
186
|
40
|
480
|
560
|
120
|
6-26
|
1063
|
706
|
600
|
690
|
580
|
848
|
923
|
325
|
230
|
45
|
250×2
|
630
|
120
|
6-30
|
1174
|
883
|
810
|
880
|
710
|
1077
|
1160
|
420
|
324
|
50
|
330×2
|
800
|
140
|
6-32
|
1285
|
163
|
1040
|
1160
|
990
|
1487
|
1593
|
540
|
485
|
60
|
420×2
|
1050
|
200
|
6-45
|
系列
|
|
|
|
D
|
e
|
b
|
h
|
s
|
t
|
D1
|
e1
|
b1
|
h1
|
t1
|
X天減
|
420
|
45
|
74
|
14
|
48.5
|
M10
|
39.5
|
10
|
15
|
4
|
11.5
|
7.5
|
742
|
80
|
109
|
22
|
85
|
M12
|
71
|
15
|
25
|
5
|
17
|
12
|
842
|
90
|
120
|
25
|
95
|
M16
|
81
|
15
|
25
|
5
|
17
|
12
|
853
|
90
|
120
|
25
|
95
|
M16
|
81
|
18
|
35
|
6
|
20.5
|
14.5
|
953
|
100
|
142
|
28
|
106
|
M20
|
90
|
18
|
35
|
6
|
20.5
|
14.5
|
1063
|
110
|
150
|
28
|
116
|
M24
|
100
|
18
|
35
|
6
|
20.5
|
14.5
|
1174
|
130
|
202
|
32
|
137
|
M30
|
119
|
22
|
40
|
6
|
24.5
|
18.5
|
1285
|
180
|
330
|
45
|
190
|
M42
|
165
|
30
|
24
|
8
|
33
|
26
|
|
|

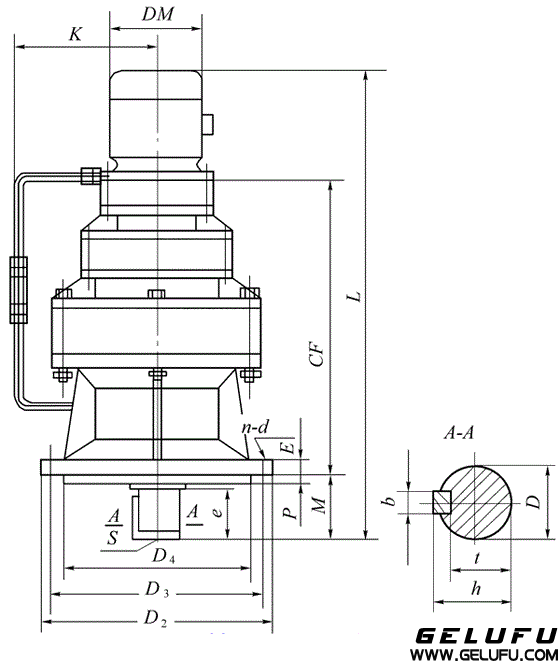

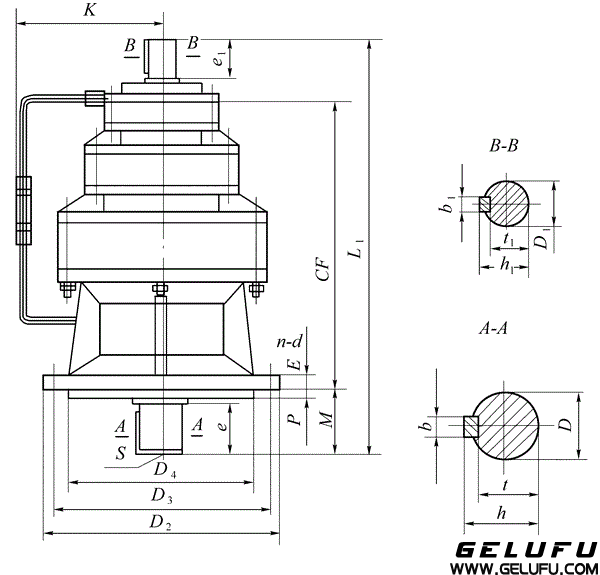

XLS420、 XLSD420、XLS742、XLSD742、XLS842、XLSD842、XLS853、XLSD853、XLS953、XLSD953、 XLS1063、XLSD1063、XLS1174、LSD1174、XLS1285、XLSD1285、行星擺線針輪減速機外形及安裝尺寸


系列
|
|
|
|
|
|
D2
|
L1
|
CF
|
D3
|
D4
|
P
|
E
|
M
|
n-d
|
D
|
e
|
b
|
h
|
s
|
t
|
D1
|
e1
|
b1
|
h1
|
t1
|
X天減
|
420
|
260
|
409
|
289
|
230
|
200
|
4
|
15
|
79
|
6-12
|
45
|
63
|
14
|
48.5
|
M10
|
39.5
|
10
|
15
|
4
|
11.5
|
7.5
|
742
|
430
|
633
|
464
|
390
|
345
|
5
|
22
|
114
|
8-18
|
80
|
98
|
22
|
85
|
M12
|
71
|
15
|
25
|
5
|
17
|
12
|
842
|
490
|
693
|
524
|
450
|
400
|
6
|
30
|
112
|
12-18
|
90
|
110
|
25
|
95
|
M16
|
81
|
15
|
25
|
5
|
17
|
12
|
853
|
490
|
745
|
559
|
450
|
400
|
6
|
30
|
112
|
12-18
|
90
|
110
|
25
|
95
|
M16
|
81
|
18
|
35
|
6
|
20.5
|
14.5
|
953
|
580
|
847
|
602
|
520
|
455
|
8
|
35
|
170
|
12-22
|
100
|
129
|
28
|
106
|
M20
|
90
|
18
|
35
|
6
|
20.5
|
14.5
|
1063
|
650
|
922
|
674
|
590
|
520
|
10
|
40
|
174
|
12-22
|
110
|
140
|
28
|
116
|
M24
|
100
|
18
|
35
|
6
|
20.5
|
14.5
|
1174
|
880
|
1160
|
867
|
800
|
680
|
10
|
45
|
210
|
12-38
|
130
|
184
|
32
|
137
|
M30
|
119
|
22
|
40
|
6
|
24
|
18.5
|
1285
|
1160
|
1593
|
1117
|
1020
|
900
|
10
|
60
|
370
|
8-39
|
180
|
320
|
45
|
190
|
M42
|
165
|
30
|
45
|
8
|
33
|
26
|
