WCQL絲桿升降機選型資料

shenxingbang.cn 格魯夫機械 2018-01-30 22:57:52 點擊：

WCQL蝸輪絲桿升降機，是通過蝸輪傳動絲杠完成提升、下降、推進、翻轉等功能，是一種基礎起重部件。廣泛地用于機械、冶金、建筑、水利、化工、醫療、文化衛生等各個行業，具有結構緊湊、體積小、重量輕、安裝方便、使用靈活、可靠性好、穩定性高、使用壽命長等點?？梢杂秒妱訖C或其他動力直接帶動，也可能用手動。本系列蝸輪絲杠升降機可以自鎖，承載能力或其他動力直接帶動，也可能用手動。本系列蝸輪絲杠升降機可以自鎖，承載能力2.5t-25t，高輸入轉速1500r/min，大提升速度2.7m/min，工作環境溫度在-20-100之間

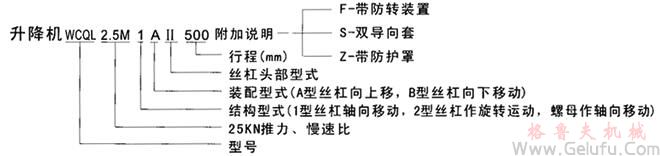

WCQL蝸輪絲杠升降機標記

WCQL蝸輪絲杠升降機的選擇

升降機的選擇

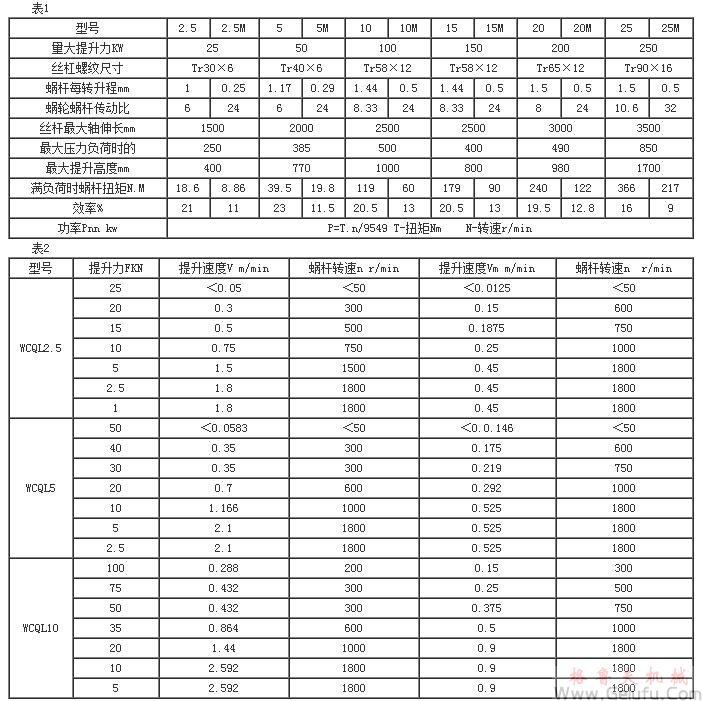

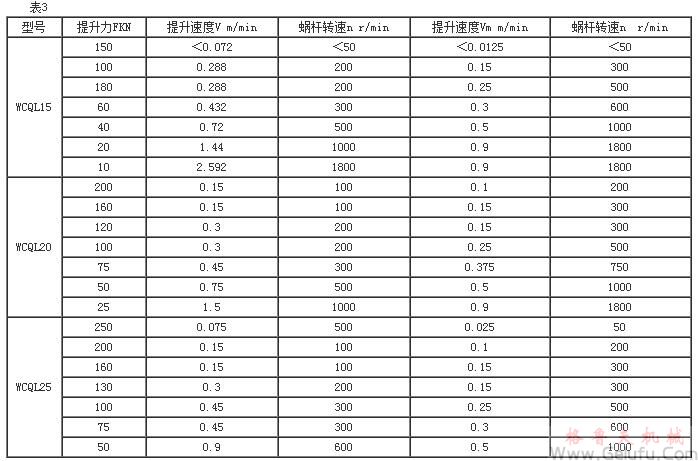

根據絲杠行程和提升負荷表1～表3查出所需升降機的型號，若查出的提升速度滿足不了要求，建議選用型號大一些的升降機，直至滿足要求。

示例：

已知：提升負荷為F=20KN，絲杠行程為200mm，提升速度為V=0.45m/min,試示所需的升降。選用升降機：根據F=20KN，行程200mm查表1.5-11，選擇WCQL2.5升降機，查表1提升速度V=03m/min，滿足不了要求若選擇WCQL5升降機，提升速度V=0.7m/min,滿足要求，應選擇WCQL5型升降機。
