一、概述

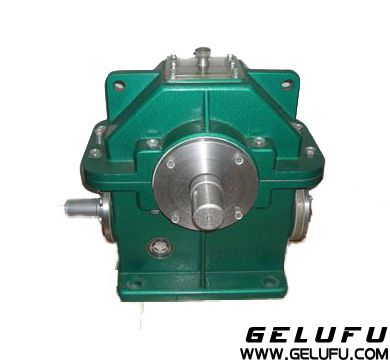

    HW型直廓環面蝸桿減速器(JB／T7936一1999)因所采用的環面蝸桿副，其蝸桿軸向截面齒廓為直線，故稱其為直廓環面蝸桿(亦稱球面蝸桿)，與其他各種蝸桿減速器相同，為空間交錯軸傳動，承載能力和傳動效率較高，適用于重載、大功率、大轉矩傳動，如冶金、礦山、起重、運輸、石油、化工、建筑等機械

設備的減速傳動。包括HWT、HWB型二種型式。

    工作條件：輸入、輸出軸交錯角為90*，蝸桿轉速不超過1500r’／min，蝸桿中間平面分度圓滑動速度不超過16m／sl蝸桿軸可正、反向運轉t工作環境溫度為一40—40℃。當工作環境溫度底于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油；高于40℃時，必須采取冷卻措施。

二、型號、中心距、傳動比、標記

2.1型號

    (1)HWT型一蝸桿在蝸輪之上鑄造機體和機蓋直廓環面蝸桿減速器；

    (2)HWWT型一蝸桿在蝸輪之上焊接機體和機蓋直廓環面蝸桿減速器；

    (3)HWB型一蝸桿在蝸輪之下鑄造機體和機蓋直廓環面蝸桿減速器；

    (4)HWWB型一蝸桿在蝸輪之下焊接機體和機蓋直廓環面蝸桿減速器；

     其中T-上置蝸桿；B-下置蝸桿；W-焊接機體和機蓋，未注為鑄造結構。

2.2 中心距：100，125，160，200，250，280，315，355，400，450，500

2.3速比：10，12.5，14，16，18，20，22.4，25，28，31.5，40，45，50，56，63

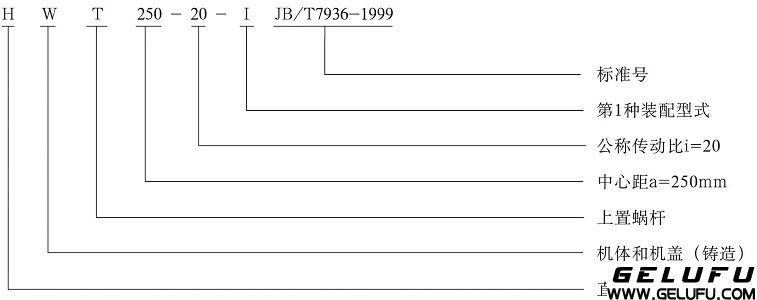

2.4型號標示：
