聯 軸 器

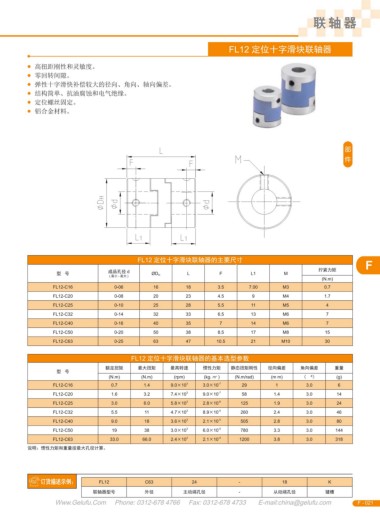

FL12 定位十字滑塊聯軸器
● 高扭距剛性和靈敏度。
● 零回轉間隙。
● 彈性十字滑快補償較大的徑向、角向、軸向偏差。
● 結構簡單、抗油腐蝕和電氣絕緣。
● 定位螺絲固定。
● 鋁合金材料。
FL12 定位十字滑塊聯軸器的主要尺寸 F
成品孔徑 d 擰緊力矩
型 號 L F L1 M
( 最小 - 最大 ) ?D H
(N.m)
FL12-C16 0-06 16 18 3.5 7.00 M3 0.7
FL12-C20 0-08 20 23 4.5 9 M4 1.7
FL12-C25 0-10 25 28 5.5 11 M5 4
FL12-C32 0-14 32 33 6.5 13 M6 7
FL12-C40 0-16 40 35 7 14 M6 7
FL12-C50 0-20 50 38 8.5 17 M8 15
FL12-C63 0-25 63 47 10.5 21 M10 30
FL12 定位十字滑塊聯軸器的基本選型參數
額定扭矩 最大扭矩 最高轉速 慣性力矩 靜態扭矩剛性 徑向偏差 角向偏差 重量
型 號
(N.m) (N.m) (rpm) (kg. ㎡ ) (N.m/rad) (m m) （ o） (g)
FL12-C16 0.7 1.4 9.0×10 3 3.0×10 -7 29 1 3.0 6
FL12-C20 1.6 3.2 7.4×10 3 9.0×10 -7 58 1.4 3.0 14
FL12-C25 3.0 6.0 5.8×10 3 2.8×10 -6 125 1.9 3.0 24
FL12-C32 5.5 11 4.7×10 3 8.9×10 -5 260 2.4 3.0 46
FL12-C40 9.0 18 3.6×10 3 2.1×10 -5 505 2.8 3.0 80
FL12-C50 19 38 3.0×10 3 6.0×10 -5 780 3.3 3.0 144
FL12-C63 33.0 66.0 2.4×10 3 2.1×10 -4 1200 3.8 3.0 318
說明：慣性力矩和重量按最大孔徑計算。
FL12 C63 24 - 18 K
聯軸器型號 外徑 主動端孔徑 - 從動端孔徑 鍵槽
